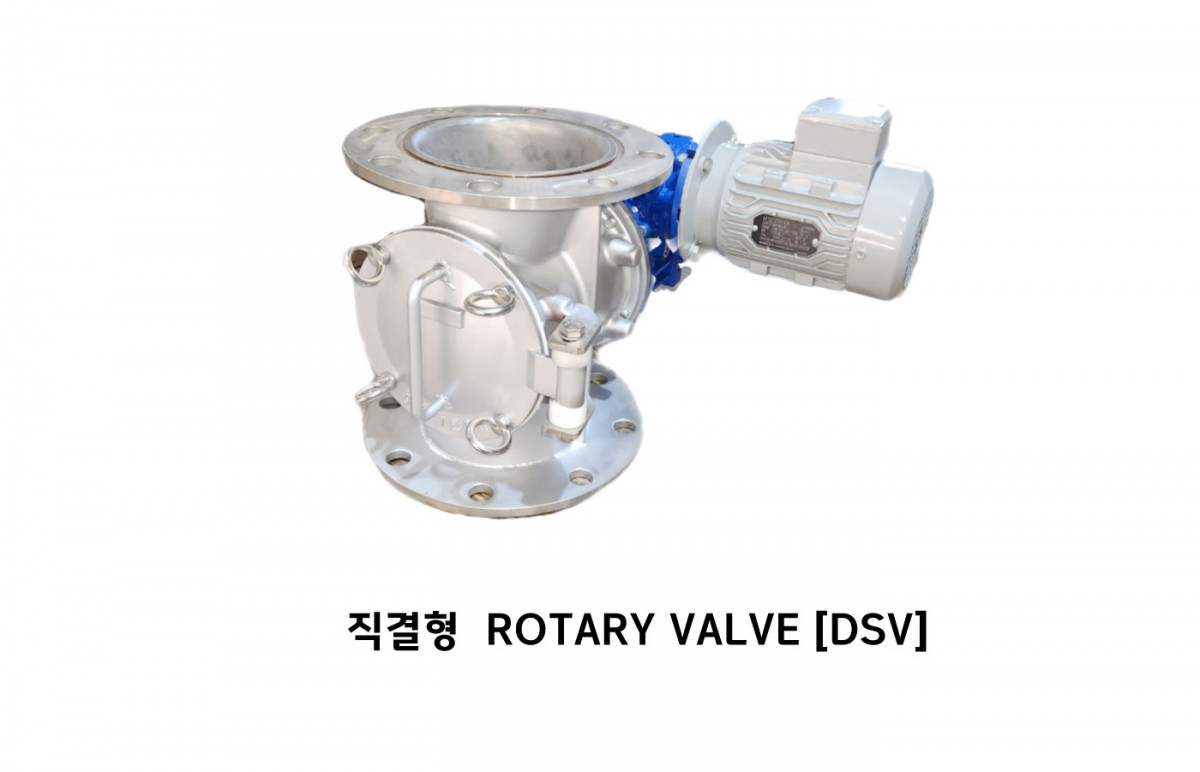

제품명: 직결형 로터리 밸브 DSV
 34ee1466dde50f6681cd969efe5ea640_1695058124_1582.png34ee1466dde50f6681cd969efe5ea640_1695058124_6216.png34ee1466dde50f6681cd969efe5ea640_1695058125_026.png





■  직결형 ROTARY VALVE [DSV]의 용도


의약품 및 식품 등의 제조 공장 최적


■  [DSV]의 특징


1. Stuffing Box의 한쪽면이 Door 구조로 되어 있어 분해 조립시 매우 용이하다 .

2. DoorOpen BladeShaft를 서로 분리할 수 있도록 되어 있어 청소 및 점검이 용이하다.

3. 부착성이 강한 분립체에 최적의 Rotary Valve이다.

4. 제품의 조건에 따라 Rotary의 형상을 선택할 수 있다.

5. 세밀한 가공과 정밀한 조립으로 기밀성이 우수하다.

6. 의약품 및 식품 등의 제조 공정에 최적이다.

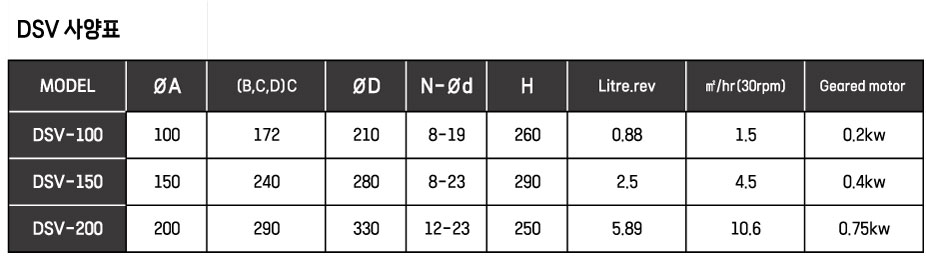

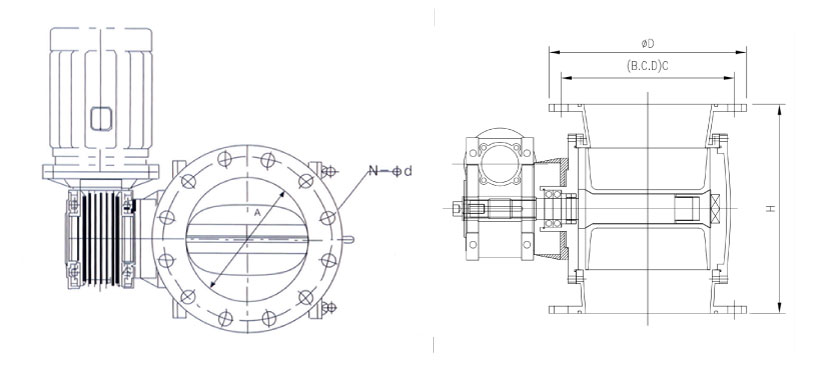

■   [DSV]사양표





※ DRV-703 ROTARY VALVE 용량 계산서

w = 60/1000×p×α×q×N
p = BLUK DENSITY
α= 효율 : 70%적용
q = ROTOR 1회전당 배출량(L/REV)
N = 회전수(RPM) : 30RPM 적용
n = 날개수 8EA
w = 이송량(TON/HR)




D = 209.7mm
L = 209.4mm
T = 9t
d = 50mm
