에어노커 / 에어노카 SUS AIR KNOCKER - DSK

페이지 정보

작성자 주식회사두현테크 댓글 0건 조회 1,703회 작성일 23-01-31 11:30

본문

 ▷ 하단에 제품 카달로그가 마련되어 있습니다.


SUS AIR KNOCKER

스테인리스 에어노커


제품명: DSK 시리즈


 ※  맨 아래 [(주)두현테크 카달로그]가 마련되어 있습니다.

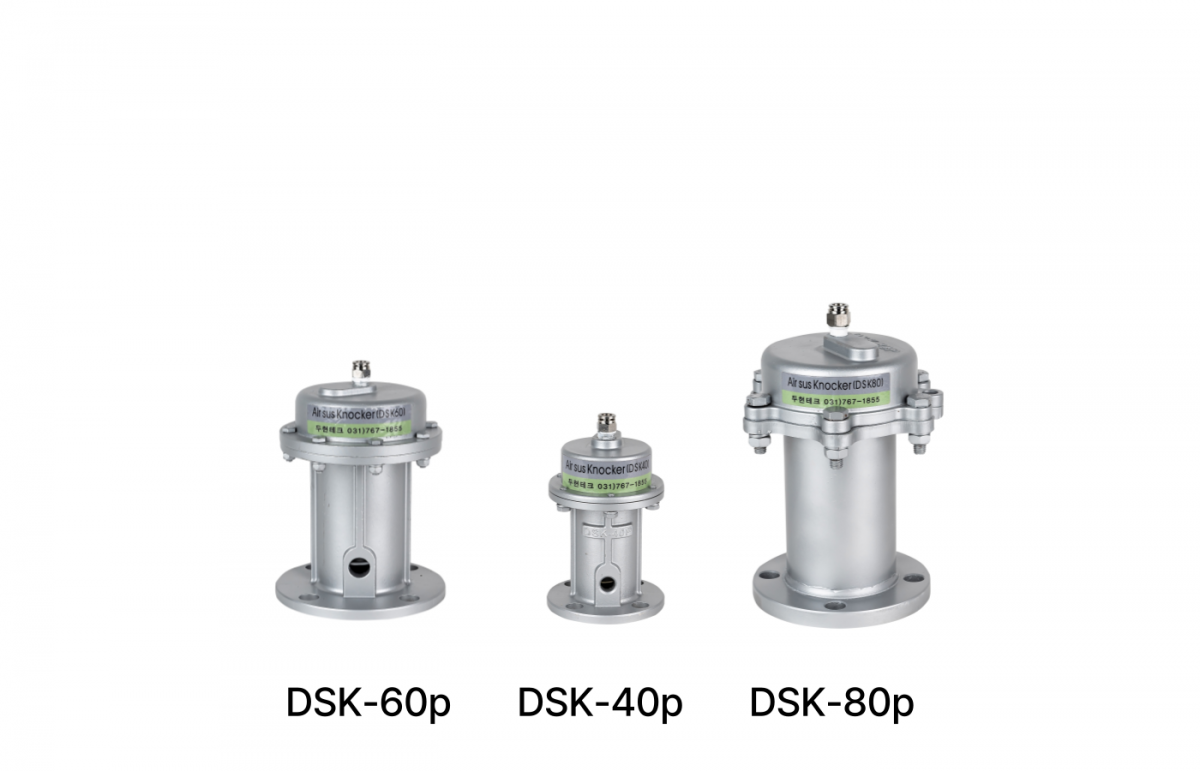

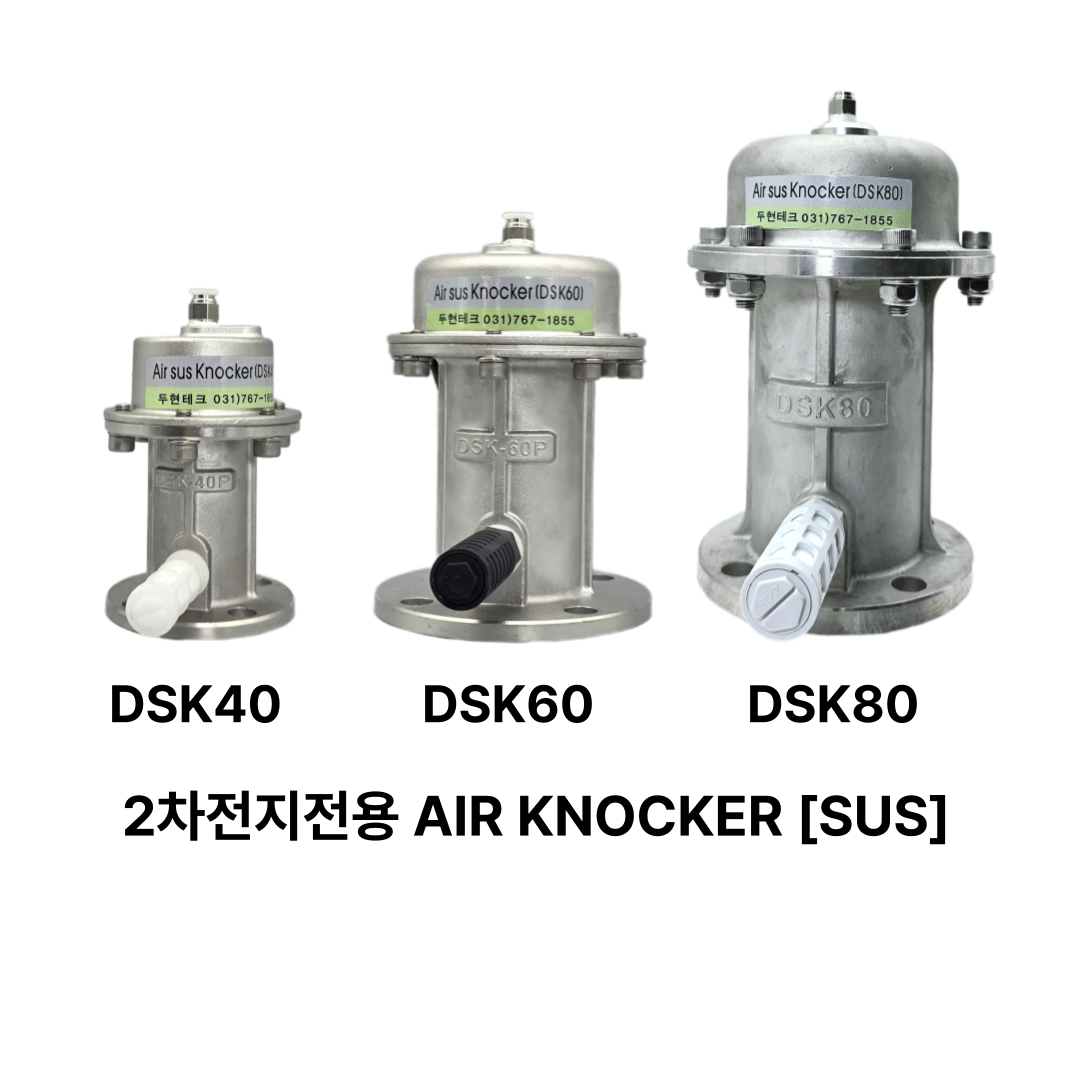

         DUHYUN SUS AIR KNOCKER

          (주)두현테크 스테인리스 에어노커


          제품명: DSK


          -  BODY :   STS13(SUS304주물) & SS440

          -  IMPACTER :   SCM21종


         -   스테인리스로 제작되어 2차 전지 설비 등에 용의합니다.

         -   더욱 날렵해진 디자인과 소재로 소형,경량화 됐습니다.

         -   에어 공급 만으로 사용 가능하므로 안전성과 경제성이 뛰어납니다.


 ■  DSK 치수표, 사양표




■  BACE [브라켓]

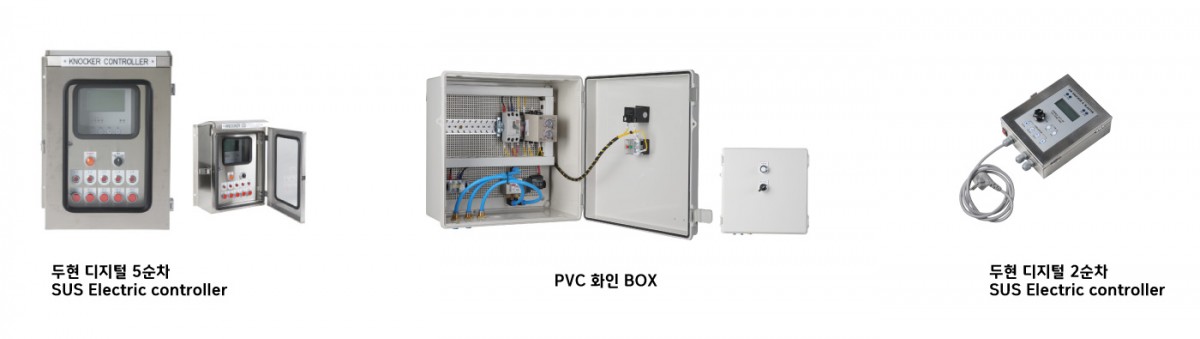

■  두현테크 전기 콘트롤러
■  에어노커 설치 및 기종 선택

ddf3b5f79a523002b7ab85e5832bb0d5_1695355563_7747.png ddf3b5f79a523002b7ab85e5832bb0d5_1695355580_8829.png

 ▷ 부착하고자 하는 호퍼의 직경이 1500mm(H), 철판의 두께가 3mm인 경우에는
     왼쪽의 도표와 같이 교점P를 표시하면 적합한 에어노커의 기종을 확인 할 수 있습니다.
     예를 들어 이와 같은 경우에는 P교점의 위치에 따라 DRK40과 DRK60 중 호퍼 내 부착 정도에 따라 적절한 기종을 선정하시면 됩니다.

     기종 선택 문의 사항 있으시면 두현테크 ☏ 031-767-1855로 언제든지 연락 주십시오.


ddf3b5f79a523002b7ab85e5832bb0d5_1695355684_1848.jpg ddf3b5f79a523002b7ab85e5832bb0d5_1695355684_6258.jpg ddf3b5f79a523002b7ab85e5832bb0d5_1695355685_0566.jpg

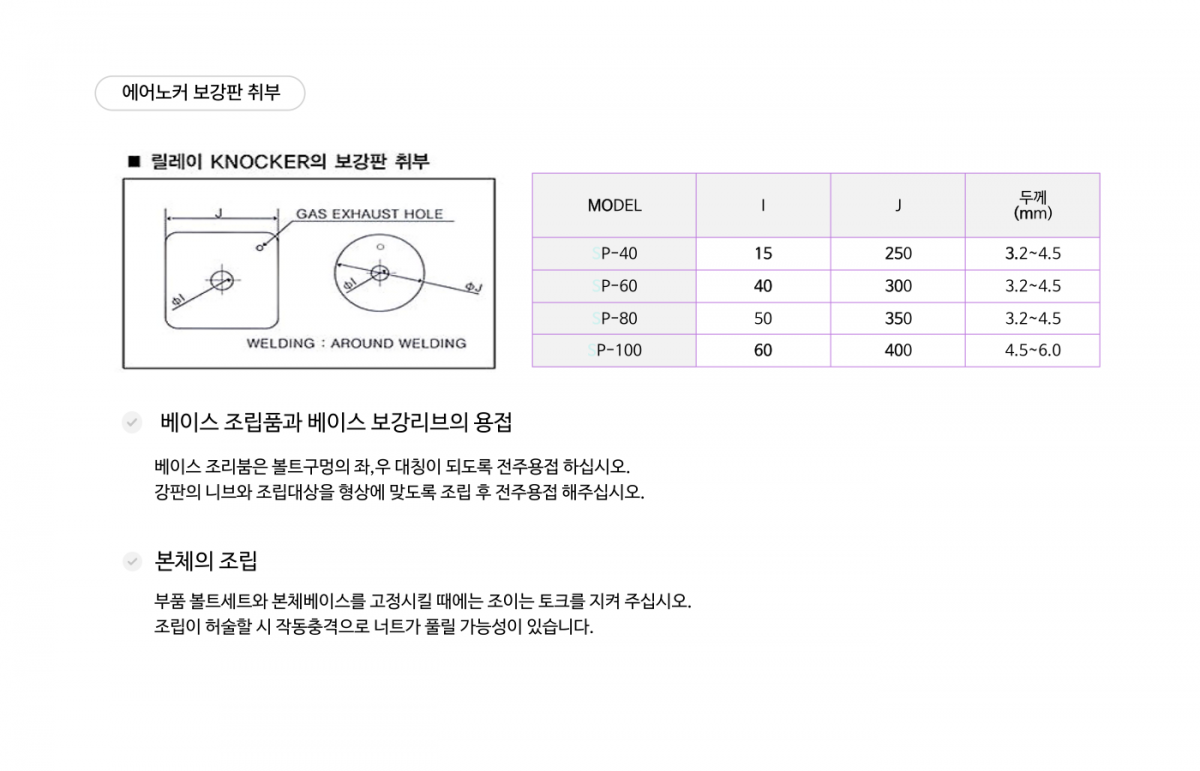

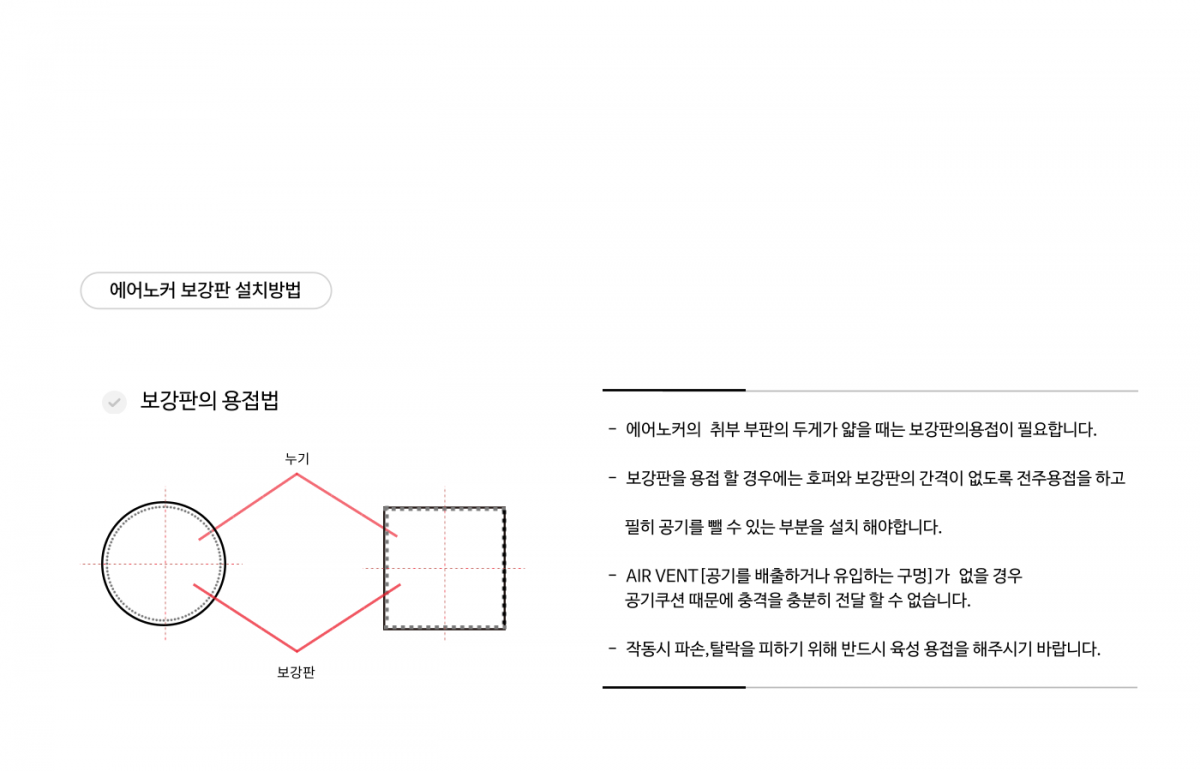

▶ Air knocker (에어노커)의 보강판 부착방법

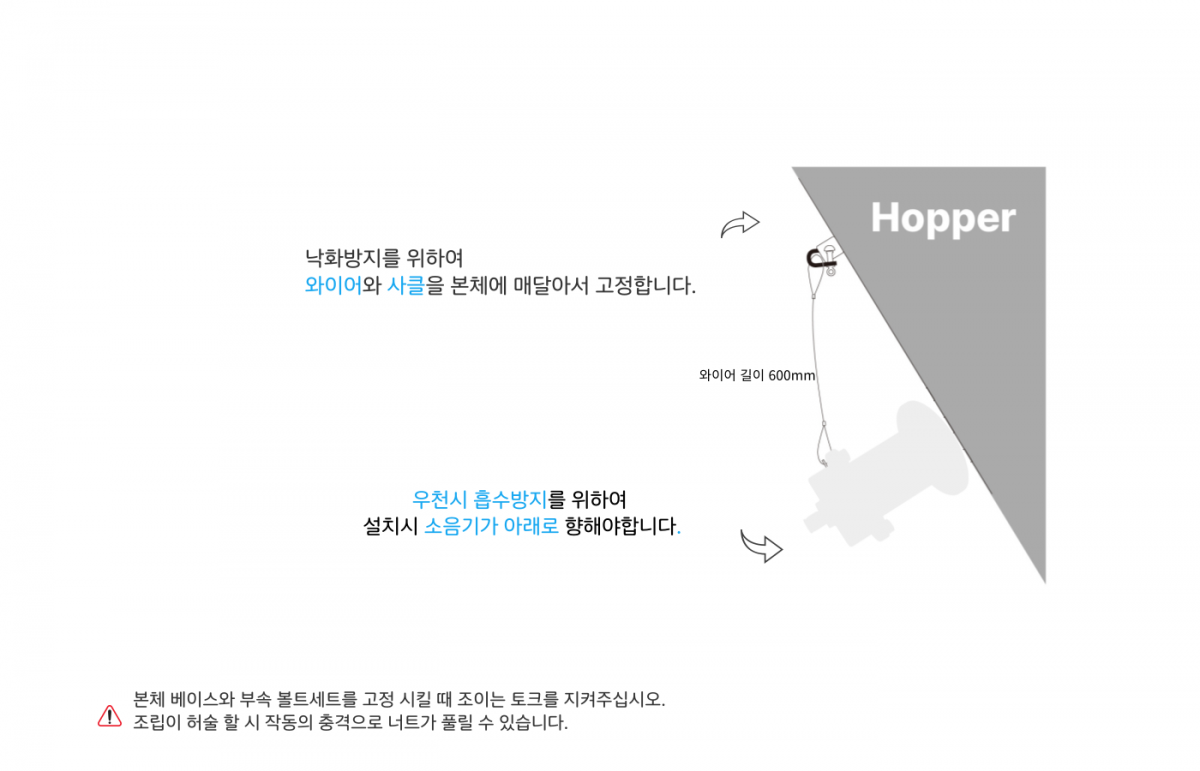

▶  Hopper [호퍼] , Silo [사일로] 부착 방법 및 주의사항








카다로그
