 ▷ 하단에 제품 카달로그가 마련되어 있습니다.

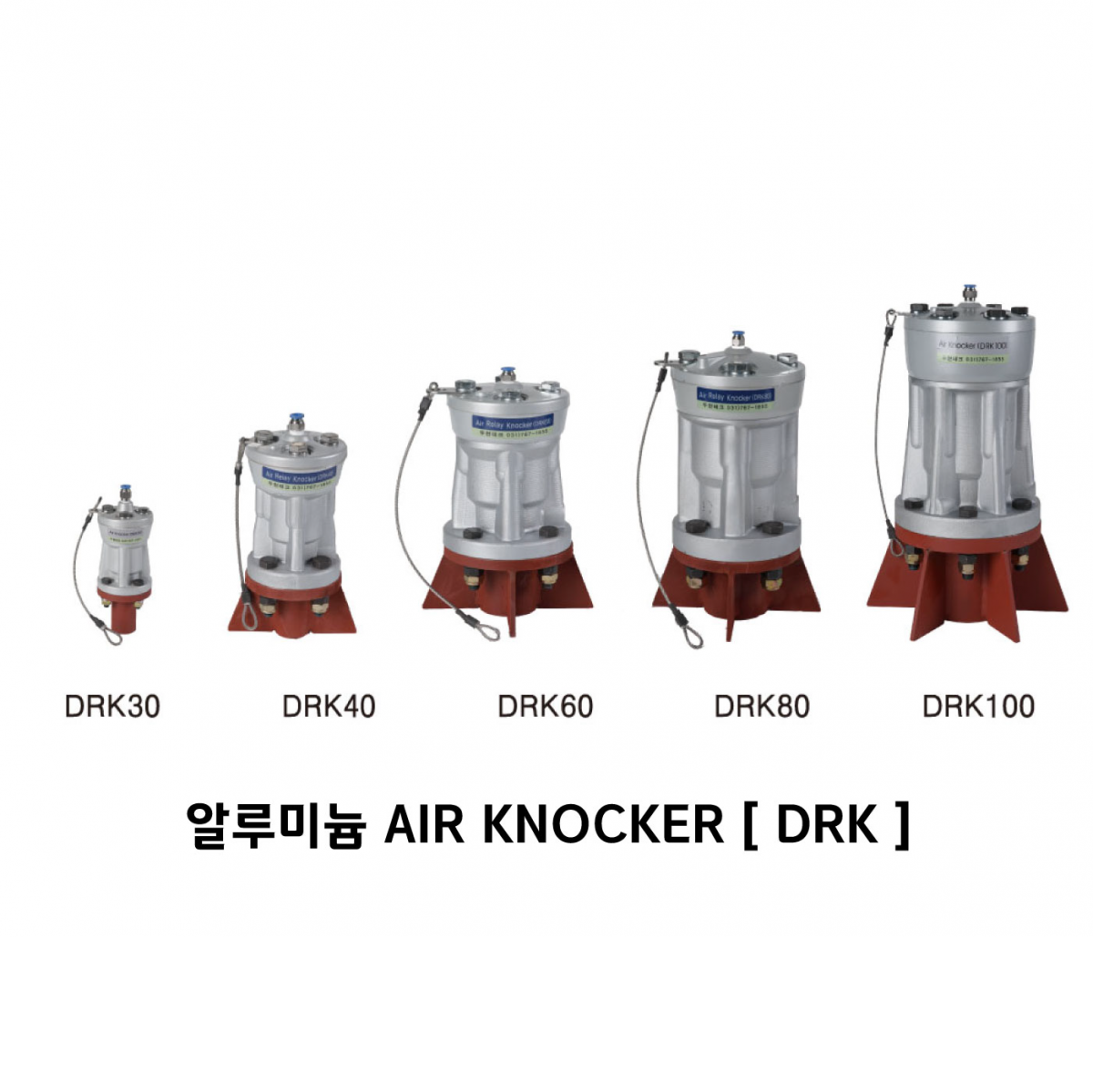

 알루미늄 AIR KNOCKER





-  BODY :  AL (CASTING)

-  IMPACTER :  SCM4종&POM



■ 사용분야

위생설비화학설비, 제약설비, 식품설비

알루미늄 AIR KNOCKER [DRK]의 개요


AL AIR KNOCKER [DRK SERIES]는 기존 KNOCKER의 단점을 보안하고 그 외형은 새로 단장한 순수 국산 에어노커 입니다

단순 외관으로 주변 환경으로 인한 오염 및 손상을 입지 않습니다.

또한, TANK와 CYLINDER 일체식 알루미늄 주조로 본체의 중량을 기존 KNOCKER의 약 60%로 경량화되어 부착된 HOPPER/SILO 외판에 대한 국부 중량 부담을 현격히 줄였으며, 규격화로 인하여 부품의, 유지 보수가 간편하게 설계 되었습니다. 분립체의 저장 및 수송에 수반되는 부착 등의 문제를 충력 가변형 KNOCKER인 DRK 시리즈가 효과적으로 해결하여 줄 것입니다.


■ 두현테크 [DRK]의 특성

본체의 경량화 HOPPER/SILO외판의 국부 전달 응력을 최소화 시켰습니다.
외관의 단순화 설치 녹과 외부 손상에 강합니다.
알루미늄으로 제작 PISTON과 CYLINDER를 녹과 마모로 부터 보호해 줍니다.
특수 FLAP CHECK의 채택 VALVE가 완벽하게 개폐합니다.
AIR 공급원의 간단한 압력 조절로 그 충격력이 가변 되는 POWER VARIANT식입니다.
IMPACT의 수지 사용 폭발 위험지역에서의 사용이 가능합니다.

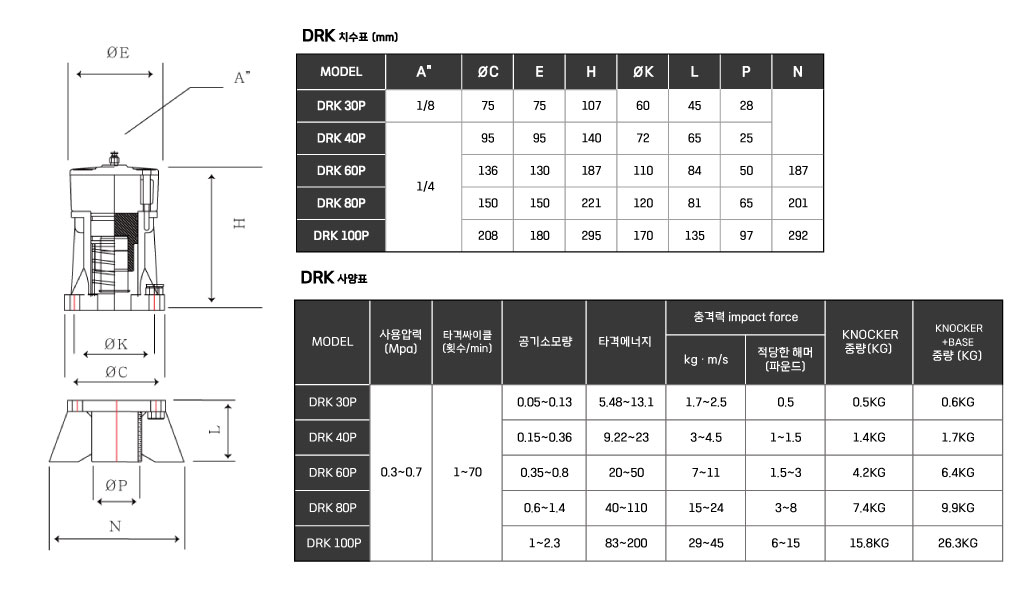

 ■ 두현테크 [DRK]의 규격표, 사양표



 AIR KNOCKER 베이스

  KNOCKER의 설치의 예


ccb54eaf35ef2dff5c53b7fe37110954_1695289072_4516.jpg ccb54eaf35ef2dff5c53b7fe37110954_1695289189_5844.jpgccb54eaf35ef2dff5c53b7fe37110954_1695288973_7482.jpg


  KNOCKER의 기종 선택 및 설치 대수

ccb54eaf35ef2dff5c53b7fe37110954_1695289238_9706.png       c6d1ef7badcbd93218f6aa07cce790ea_1695013620_0778.png


교차점P를 찾아 기종과 설치 대수를 선택합니다.

(단, 분립체 및 용액의 성질과 설비에 따라 달라질 수 있습니다.)


KNOCKER의 보강판 취부

c6d1ef7badcbd93218f6aa07cce790ea_1695019352_915.jpgc6d1ef7badcbd93218f6aa07cce790ea_1695018890_5542.png

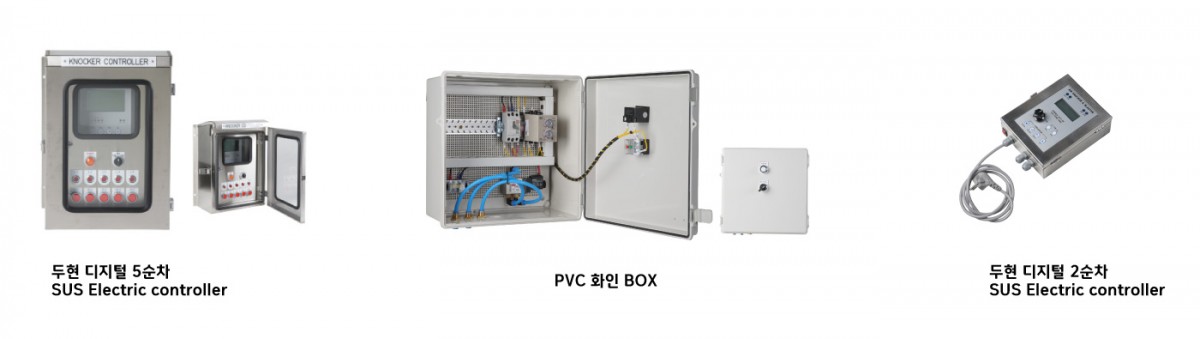

 AIR KNOCKER 전기 컨트롤러
Electric controller
 AIR KNOCKER 설치방법

 ○ 보강판의 용접

에어 노커의 취부의 두께가 얇을 때는 보강판을 용접 하십시오.
보강판을 용접 할 경우 호퍼와 보강판의 간격이 없도록 전주 용접을 하고 필히 공기를 뺄 수 있는 부분을 설치 해야 합니다. 에어 밴트가 없을
경우 공기 쿠션 때문에 충격을 충분히 전달 할 수 없습니다. 작동 시 파손,탈락을 피하기 위하여 반드시 육성 용접 해 주십시오.

 반드시 육성용접을 해야합니다.


 ○ 베이스 보강 리브의 용접

  베이스 조립품은 볼트 구멍이 일치하도록 전주용접을 하십시오.

 ○ 본체의 조립

  부속 볼트 세트를 이용, 단단히 체결하여 본체와 본체 베이스를 고정 시켜 주십시오.
  조립이 허술 할 시 작동 충격으로 너트가 풀릴 가능성이 있습니다.



  ○ 싸이로 또는 호퍼의 본체 고정법

ccb54eaf35ef2dff5c53b7fe37110954_1695286727_9392.png 낙하 방지를 위하여 와이어와 샤클을 본체에 매달아 고정해 주십시오.                                                                             (와이어 길이 600mm)

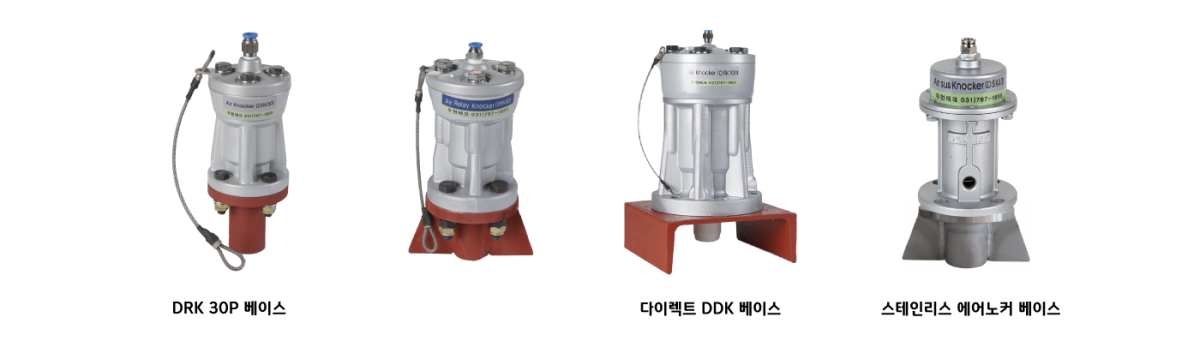

   DRK 30p 베이스                                          다이렉트 DDK 베이스            스테인리스 베이스
두현 디지털 5순차 (스테인리스)                                    PVC 화인 BOX                     두현 디지털 2순차 (스테인리스)
